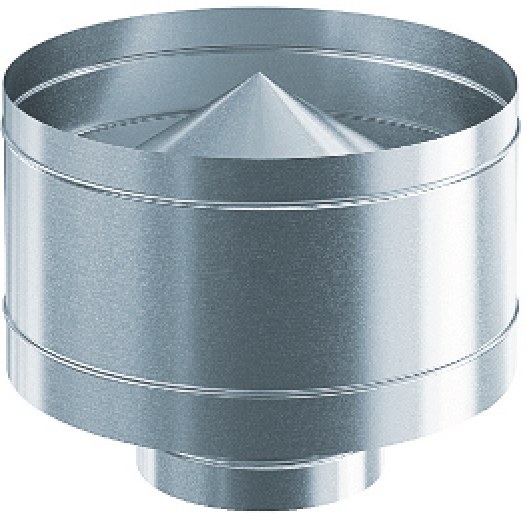

Дефлектор

Дефлектор — насадка на устье вытяжного канала, создающая тягу за счёт теплового и ветрового напора. Ветер, обтекая цилиндрическую оболочку, образует внутри неё зону пониженного давления, и это разрежение помогает работе вытяжной системы. В отличие от зонта дефлектор не просто закрывает устье сверху, а сам участвует в вытяжке.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• каналы естественной вытяжки
• вытяжные шахты, работающие без вентилятора
• вентиляция подсобных и технических помещений на гравитационной тяге
• дооснащение существующих вытяжных стояков
• участки, где отвод воздуха нужен без электропитания

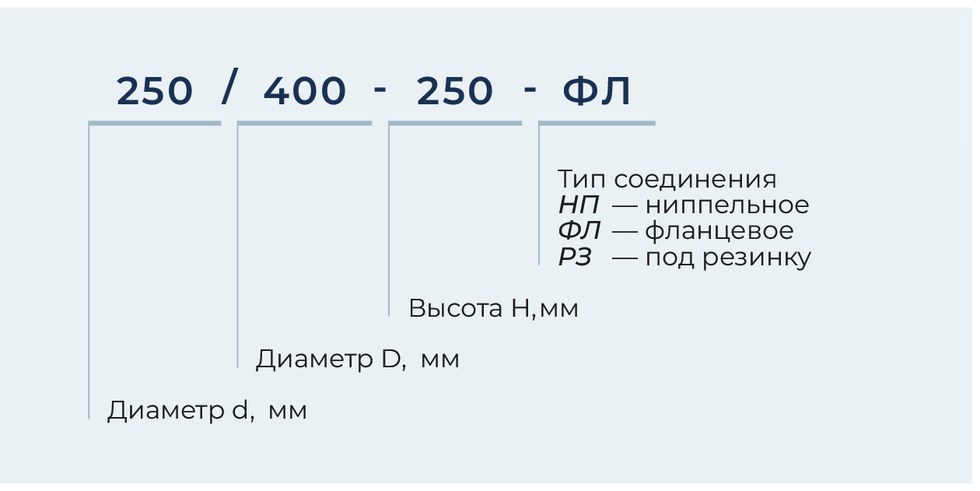

Условное обозначение

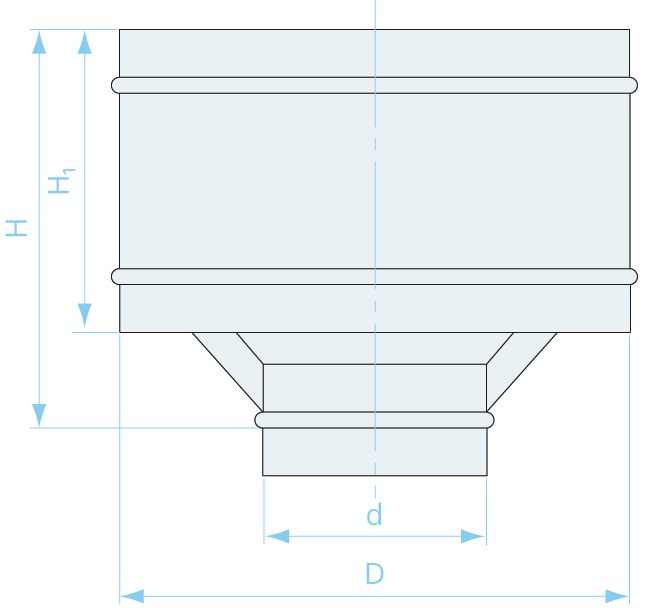

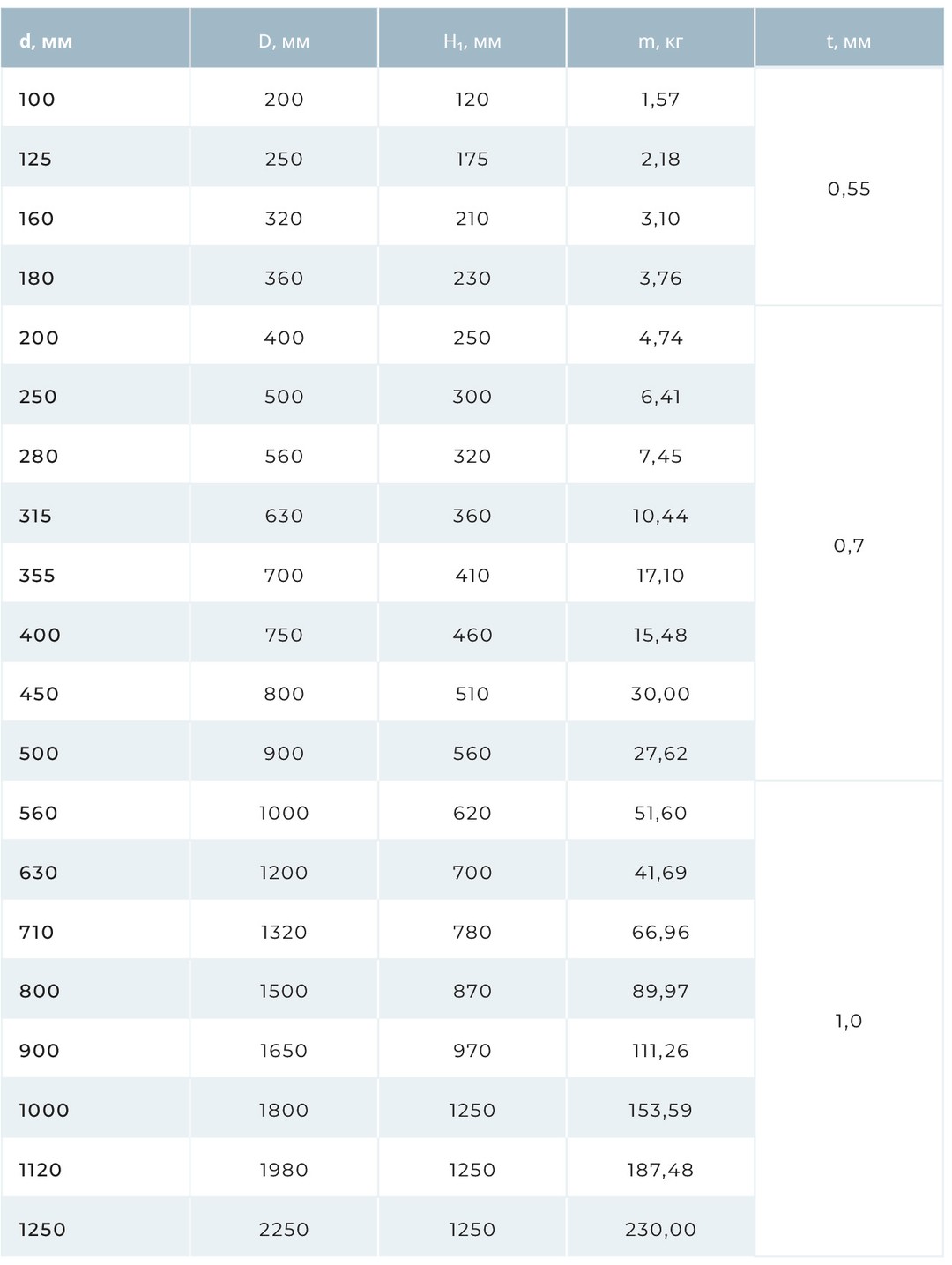

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• подобрать присоединительный диаметр по диаметру канала — диаметр оболочки D и высота H идут за ним по типоряду
• выбрать тип соединения: НП, ФЛ или РЗ
• убедиться, что система рассчитана на естественную тягу: расход зависит от ветра и перепада температур
• толщину стали в обозначении дефлектора не указывают — в маркировке задаются диаметры, высота и тип соединения

Монтаж и эксплуатация

• ставить строго вертикально на устье канала
• стык собирать по типу соединения из обозначения, соосно каналу
• оболочку не деформировать при подъёме и креплении
• крепление рассчитывать на ветровую нагрузку в месте установки
