Электропривод AIRS BF230A
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS BF230A — привод на 15 Н·м для створок противопожарных и огнезадерживающих клапанов, клапанов дымоудаления. Питание AC 230В; двухпозиционное управление «открыто/закрыто»; возвратная пружина закрывает створку при пропадании питания.
Что это даёт
Технические характеристики
| Номинальное напряжение | 230 В~ 50…60 Гц |
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность при движении | 6,5 Вт |
| в покое | 2,5 Вт |
| Расчётная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Вспомогательные переключатели | 2х SPDT**; 3 (1,5) А, 230 В |
| Крутящий момент | Min 15 Нм при ном. напряжении |
| Точки переключения | 5°…85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 30 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 50 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6мм к корпусу клапана.

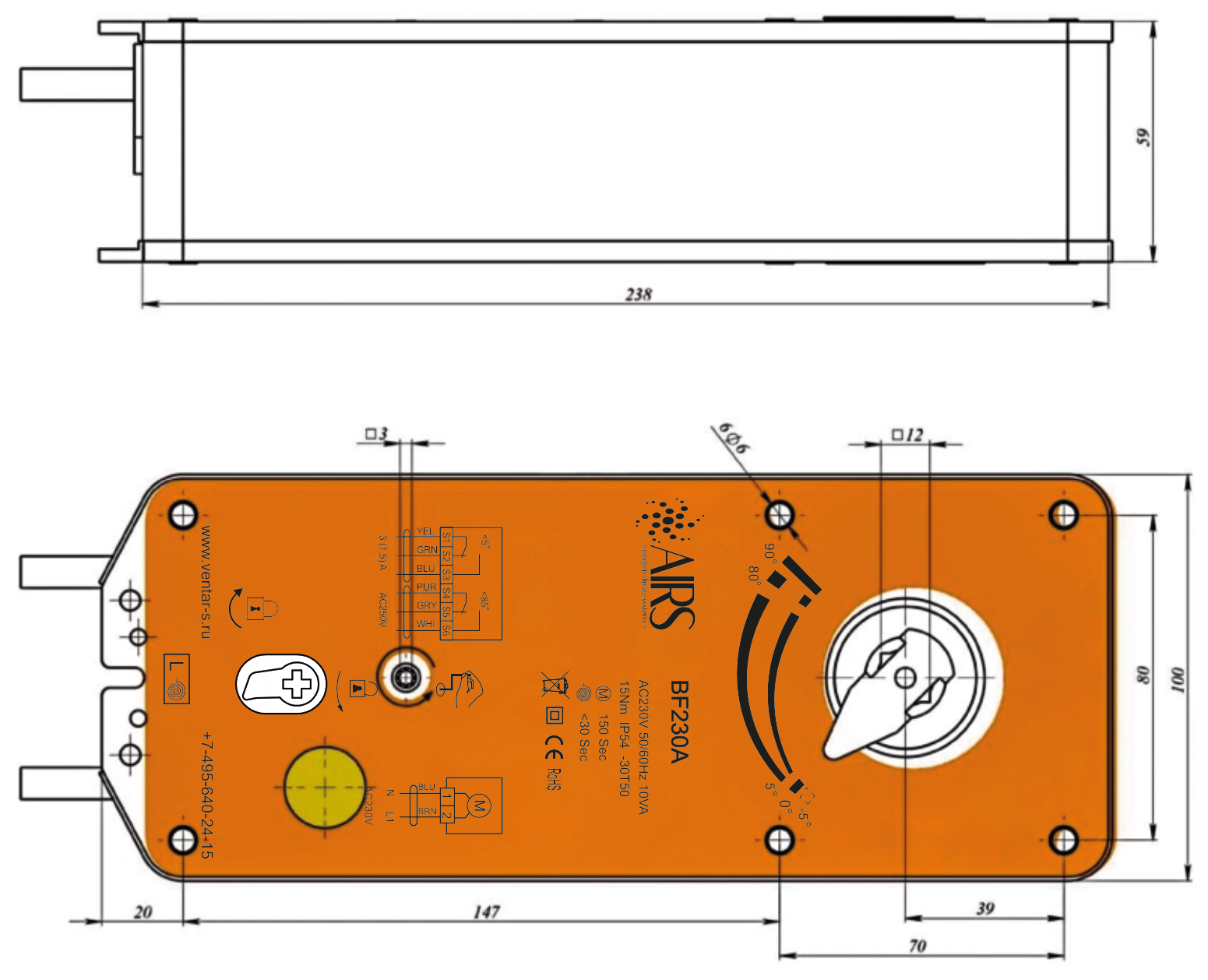

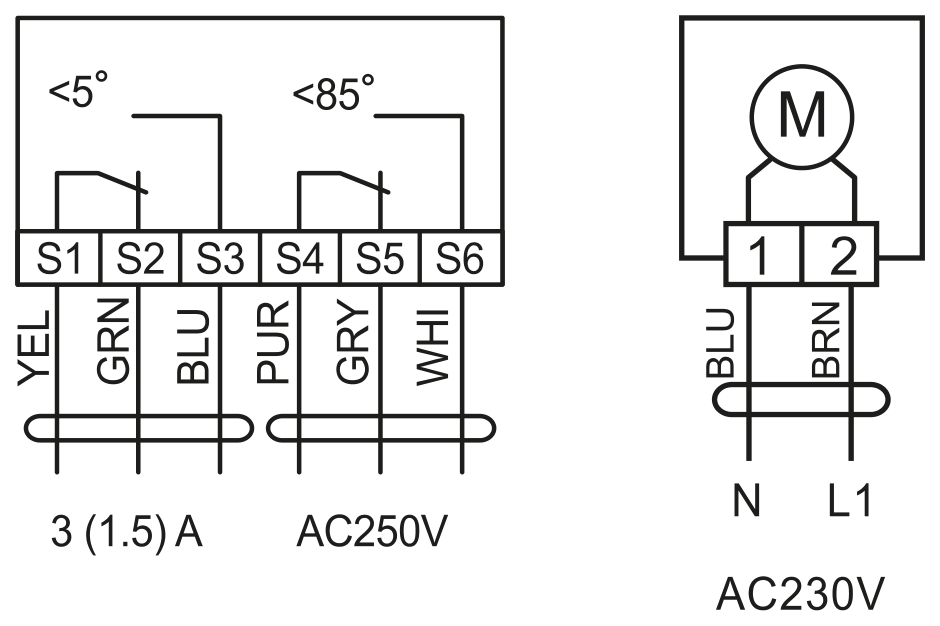

Чертежи и схемы
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 90° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Аналоги
AIRS BF230A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo BF230, BVM BLF230-15, Nanotek BF230B.

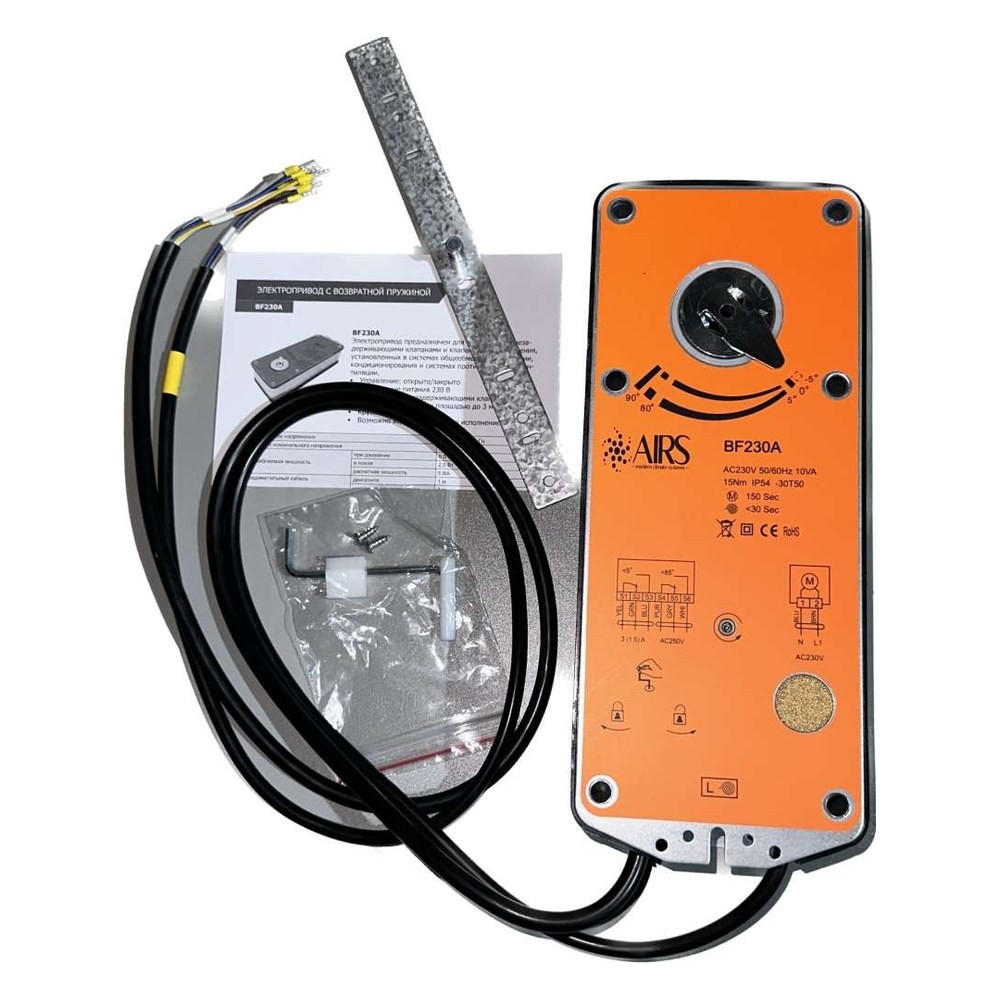

Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
